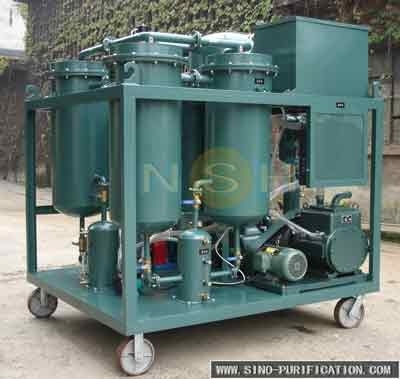

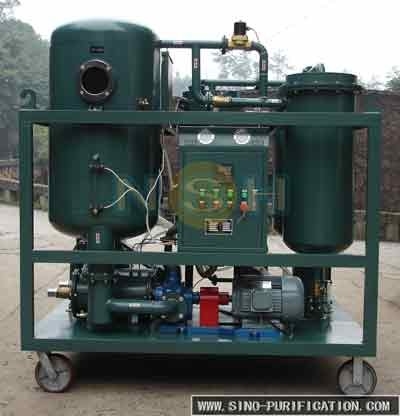

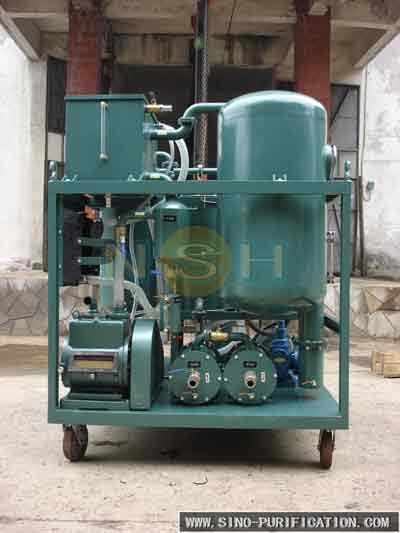

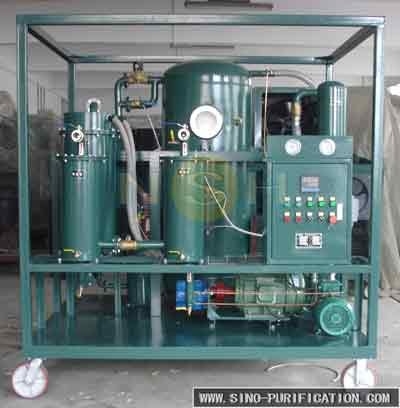

Planta do vácuo do sistema da filtragem do purificador de óleo da turbina do TF 6000L/H 50hz

TF 6000L/H 50hz Sistema de filtragem do purificador de óleo de turbina Estação de vácuo

Aplicação

Série TFO filtro de óleo de turbina a vácuo é utilizado para tratar óleo de turbina não qualificado. É amplamente utilizado em turbina a vapor e turbina a gás de energia elétrica, indústria química, fabricação de papel, metalurgia e outras indústrias. Processamento de óleo de turbina em linha, para assegurar a regulação da unidade, sistema de umidade normal de trabalho, o uso de nova agregação, tecnologia de separação,pode também ser óleo hidráulico de baixa viscosidade e óleo de refrigeração e a necessidade de remover muita água e filtragem de precisão impurezas de outros óleos lubrificantes de baixa viscosidade. Esta máquina é o uso de meios físicos, sem afetar a composição do óleo e desempenho sob a premissa de remoção rápida de óleo contendo uma grande quantidade de água,Impuridades e gases (acetileno), hidrogénio metano, etc.) e outros ingredientes nocivos; Assegurar o funcionamento normal do sistema de regulação e lubrificação da unidade, prolongar o período de manutenção da unidade.

Descrição

A série de purificadores de óleo de turbina TF é desenvolvida por tecnologia de evaporação a vácuo, tecnologia de coacervação, tecnologia de coalescência, tecnologia de engenharia de separação e tecnologia de purificação refinada.Pode eliminar a água., gases, impurezas, coloides, dielétricos etc. de forma rápida e eficaz em situações de alto vácuo e fazer a reutilização do óleo residual.

A lubrificação de turbinas ou de outros equipamentos com sistema de lubrificação deve ser substituída frequentemente devido ao vapor, à água e a outras impurezas misturadas com ela.A deterioração do óleo resultaria em avaria da máquina ou afetaria o funcionamento normal da máquina..

A série TF pode prolongar eficazmente a vida útil do óleo e proteger a turbina e outras máquinas que têm sistema de lubrificação de danos.

Características

1) Adotar a tecnologia de vácuo de coalescência, absorção molecular, secagem a vácuo, desmulsificação automática e outras tecnologias em uma só, sem utilização de aditivosdesmulsificação, completamentedesmulsificação.

2) únicoTrês...vezes método de desidratação, não só pode separar uma grande quantidade de água no óleo, mas também pode remover traços de água no óleo, a eficiência de desidratação e emulsificação é alta,para que o óleo emulsionado turvo grave também pode tornar-se limpo transparente.

3) O equipamento adota a configuração do sistema de encriptação e filtragem gradual. O filtro pode ser limpo e usado repetidamente, baixo custo de consumíveis, longa vida útil, configuração de filtro de alta precisão pode efetivamente remover partículas finas e impurezas no óleo.

4) O dispositivo de condensação média combinado com a tecnologia de arrefecimento por vento e água é adotado para condensar e desidratar o gás misturado de alta temperatura e alta temperatura extraído,melhorar a potência de saída efetiva do equipamento, prolongam consideravelmente a vida útil dos acessórios e tornam o equipamento mais durável;

5) aquecedor com projecto de baixa carga, para assegurar que o aquecedor de óleo pode uniformementecalor, pode efetivamente evitar o craqueamento de óleo e danos causados pelo envelhecimento;

6)avançadosistema elétrico e sistema automático de controlo do nível de óleo em infravermelho. O controlo automático não ocorrerá quando o óleo correr;

7) Pode realizar a operação em linha sem supervisão com turbina a vapor, turbina a água e outros equipamentos. Baixo nível de ruído, em conformidade com os elevados padrões mundiais de protecção do ambiente;

8) O equipamento pode drenar automaticamente a água sem parar, tornando o funcionamento do equipamento mais simples e humanizado;

9) Se o valor ácido do óleo exceder a norma, o dispositivo de regeneração BZ pode ser utilizado em conjunto para reduzir o valor ácido e a perda dielétrica, o valor ácido após tratamento do óleo (mgKOH/g) ≤ S0.03; - Não.também pode purificar o óleo com vapor, vazamento de água, envelhecimento, ácido,espuma e emulsificação de modo a que os índices de qualidade do óleo cumpram os requisitos do "GB/T 7596-2008" Norma de Qualidade para óleo de turbina a vapor em funcionamento ". Em linhadesmulsificação, desidratação, remoção de ácido, remoção de impurezas, de modo que o óleo de turbina turbido se torne claro e transparente.

Borda

• Sistema de desidratação (Degas)

• O aquecedor, colocado no recipiente de vácuo, torna-se um evaporador.Assim, a área de evaporação do recipiente de vácuo é três vezes maior do que a do recipiente de vácuo comumEsta inovação pode desidratar e desgasear eficaz e eficientemente.
• A estrutura ideal do sistema de desidratação (degas) aumenta a superfície do óleo exposto ao sistema de vácuo e aumenta a distância de fluxo do óleo no sistema de vácuo.Assim, há tempo suficiente para remover a umidade e gás do óleo por vaporização.

• Sistema de filtragem

• Os materiais de filtragem com aberturas variáveis são feitos de fibra de vidro especializada.As impurezas com diferentes tamanhos de partículas são filtradas passo a passoA capacidade de remoção de partículas e impurezas é muito melhorada por este método.
• O sistema de filtragem tem uma finitude de filtragem estável e perfeita.3,4,5,6,10 μm etc. Óleo β≥1000 após filtragem.
• O sistema de filtragem está equipado com um dispositivo de enxaguamento e sujeira reversa, o que melhora a eficácia da filtragem e prolonga a vida útil do filtro.

• Sistema de aquecimento a óleo

• A estrutura única do aquecedor aquece o óleo uniformemente.
• O sistema de aquecimento de óleo garante menos de 1,0 w/cm2. Durante o processo de aquecimento, a deterioração do óleo causada pelo superaquecimento é evitada.
• A temperatura do óleo pode ser ajustada entre 20°C e 80°C. O aquecedor é controlado manualmente ou automaticamente.
• O sistema de aquecimento é seguro e fiável por estar equipado com dispositivos de protecção de segurança.O aquecedor irá parar de funcionar automaticamente quando o volume de óleo de entrada é muito baixo para evitar os danos do aquecedor.

• Sistema de controlo de aparelhos eléctricos

• Os principais componentes dos aparelhos elétricos fabricados pela Schneider, Siemens, etc. asseguram a segurança do sistema de controlo.
• Possui vários sistemas de proteção que evitam a ejeção de óleo, sobrecarga e sobre tensão, etc.

• Sistema de controlo do nível do óleo

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• A nova inovação de eliminar a espuma pode evitar que o óleo seja sugado para a bomba de vácuo.

• Componentes de alta qualidade

• Os principais componentes dos produtos da NSH, tais como a bomba de vácuo, a bomba de óleo e os aparelhos elétricos, são da SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO etc.Garante a alta qualidade e fiabilidade dos produtos da NSH.

Estrutura e aparência

• Os produtos da NSH adotam uma estrutura de chassi em forma de navio para garantir a prova de vazamento de óleo e proteger o meio ambiente da poluição.
• Todo o equipamento caracteriza-se pelo pequeno tamanho, pelo peso leve e pela conveniência de se movimentar.
• Disponível em vários tamanhos e configurações (escudo).
• Disponível em opções móveis ou estacionárias.
• O purificador de óleo a vácuo automático e o purificador de óleo a vácuo anti-explosão estão ambos disponíveis de acordo com as necessidades dos clientes.

Princípio de funcionamento

Quando a máquina de purificação de óleo é ligada, o óleo contaminado entra no filtro primário sob o efeito da diferença de pressão, no qual grandes partículas de partículas são filtradas.Daí, o óleo é aquecido e vai para o filtro secundárioO óleo vai para o separador de água, a água livre e solúvel é separada do óleo e drenada para o coletor de água.O óleo passa através do filtro fino e as partículas finas de matéria são removidas durante o processoPor fim, o óleo entra no reservatório de vácuo, onde os vestígios residuais de água são removidos e o vapor é condensado no condensador ou expulso pelo sistema de vácuo.O óleo reutilizado é drenado por bomba de óleo no final.

Garantias e documentação

SINO-NSH Warrants the plant supplied under this specification against defects in material and workmanship under normal use and service for a period of sixteen (16) months from date of shipment or twelve (12) months after the start up of the system. A obrigação da SINO-NSH sob esta garantia limita-se a reparar ou fornecer, gratuitamente no ponto de fabrico, uma peça semelhante para substituir qualquer peça,que tenha sido provado ser defeituoso no período de garantiaA SINO-NSH não se responsabiliza em caso algum por quaisquer danos indirectos ou consequentes.A garantia de desempenho estará dentro das limitações descritas no parágrafo de funções e desempenho desta especificação..

São fornecidos com cada purificador dois exemplares dos manuais de funcionamento e manutenção.Por favor, entre em contacto com a SINO-NSH para saber os encargos adicionais..

Especificações técnicas

Outros tipos das nossas máquinas de purificação de óleo

Purificador de óleo da série TFO sistema de purificação de óleo de turbina é particularmente adequado para purificar óleo lubrificante de turbina.vaporO sistema permite a eliminação de impurezas, lodos, dieléctricos e coloides de forma eficaz e eficiente.
Purificador de óleo da série LVO sistema de filtro de óleo de lubrificação é especialmente adequado para purificar e restaurar óleo hidráulico, óleo de máquina, óleo de refrigerante e vários outros óleos de lubrificação.
Purificador de óleo da série GER: O sistema de regeneração de óleo usado é adequado para a regeneração de óleo usado de motor de combustão interna, incluindo óleo de motor diesel, óleo de motor de gasolina e óleo hidráulico usado,Outros óleos de lubrificação utilizados para máquinas.

Purificador de óleo da série GED: é utilizado para reciclar todos os tipos de óleo residual em óleo de base ou óleo diesel de alta qualidade.

Sobre nós:Somos o fabricante líder com quase 25 anos de experiência e fornecemos máquinas de purificação de óleo de melhor qualidade e mais alto custo.Os nossos equipamentos de purificação de óleo são construídos com matérias-primas de alta qualidade com a mais recente tecnologia avançada por muitos técnicos qualificados e trabalhadores profissionaisSomos honestos com cada cliente e responsáveis por cada máquina que vendemos, oferecemos ótimo serviço pós-venda, a qualquer momento quando o cliente precisa de nós, não importa antes ou depois da compra,Estamos disponíveis online ou por telefone, para dar uma resposta rápida e instantânea ao cliente.
¢ nós praticamos nesta indústria durante todos estes anos, e também temos uma rica experiência no local.
Para especificações detalhadas do produto, por favor deixe-nos o seu e-mail ou número de telemóvel. Para lhe enviar o catálogo.
