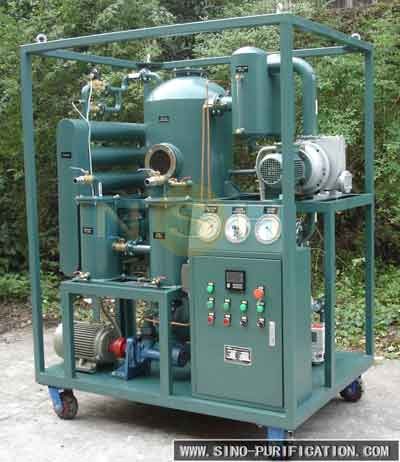

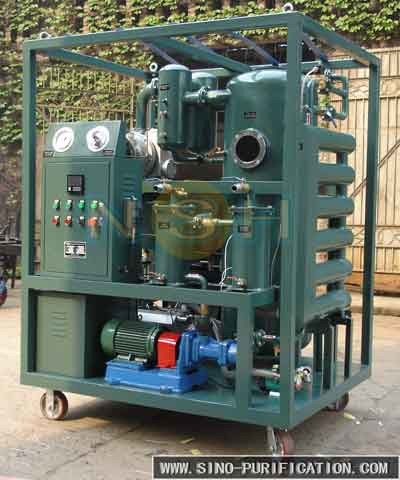

Equipamento de tratamento de óleo para transformadores de vácuo de duplo estágio da série NSH VFD

Equipamento de tratamento de óleo para transformadores de vácuo de duplo estágio da série NSH VFD

- Geral

Série NSH VFD concebida para melhorar a qualidade dos óleos isolantes. Esta série elimina de forma eficiente e rápida quantidades de água, gases e partículas contaminantes dos óleos isolantes,Melhoria significativa do desempenho dos transformadores, disjuntores, inductores mútuos, cabos e condensadores com sistemas de isolamento.A série VFD é particularmente eficaz na purificação de óleos de marca e óleos isolantes utilizados em transformadores de alta e super alta tensãoAlém disso, é adequado para o tratamento de óleos de lubrificação de baixa viscosidade.

Condições de funcionamento:

A instalação deve ser concebida para funcionar satisfatoriamente a temperaturas ambientais compreendidas entre -20 oC e 55 oC.

Descrição

A série NSH VFD emprega tecnologias avançadas de coacervação, coalescência, separação e purificação refinada.gases dissolvidos, e contaminantes de partículas provenientes do óleo isolante, garantindo um desempenho e uma fiabilidade ideais.

Borda

• Para remover água solúvel livre, carbono, gases livres e dissolvidos e partículas do óleo isolante de forma eficaz e rápida.
• Aumentar o valor da tensão de ruptura muito.
• Fácil de manusear e de manter.
• Injetar óleo nos transformadores
• Trabalho online
• Menores despesas de manutenção e substituição
• Alta eficiência e eficácia
• Pequeno tamanho, peso leve, baixo ruído
• Disponível em vários tamanhos e configurações (escudo).

Principais componentes

a. Pré-filtro:

Utiliza um filtro 50-80 malha para remover quaisquer partículas grandes

b. Aquecedor elétrico:

O sistema de aquecimento de óleo garante menos de 1,0 w/cm2. Durante o processo de aquecimento, a deterioração do óleo causada pelo superaquecimento é evitada. A temperatura do óleo pode ser ajustada entre 20°C a 80°C.O aquecedor é controlado manualmente ou automaticamente. O aquecedor irá parar automaticamente quando a temperatura do óleo atingir um certo grau.O aquecedor irá parar de funcionar automaticamente quando o volume de óleo de entrada é muito baixo para evitar os danos do aquecedor.

Câmara de vácuo:

Utiliza tecnologia de coacervação, tecnologia de coalescência, tecnologia de separação e tecnologia de purificação refinada para remover água solúvel, gases livres e dissolvidos.A bola flutuante de nível de óleo ou o sistema de controlo automático do nível de líquido infravermelho são instalados no recipiente de vácuo para controlar o nível de óleo, de modo a evitar que o óleo seja

A nova inovação da eliminação da espuma pode evitar que o óleo seja sugado para a bomba de vácuo.

d. Refrigerador de óleo:

Conectado entre a câmara de vácuo e a bomba de raízes, a bomba de vácuo para evitar que o óleo entre na bomba de raízes e a bomba de vácuo.

e. Bomba de descarga de óleo:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtro fino:

O óleo recebe o seu tratamento final através de um elemento de alto desempenho, o filtro é destinado a capturar 99,5% das partículas maiores de 5 a 10 microns absolutos.

g. Sonda de amostragem:

Devem ser fornecidas duas (2) sondas de amostragem, uma para o óleo recebido e outra para o óleo transformado.

h. Válvulas de entrada e descarga:

São fornecidas válvulas manuais para a ligação de entrada e descarga.

i. Válvula de recirculação manual:

Uma válvula manual é fornecida para fins de recirculação.

j. Conexão de secagem do transformador:

Um transformador sem ligação.

k. Painel de controlo:

Os instrumentos, os alarmes e os bloqueios, os instrumentos e os comandos eléctricos estão situados no gabinete do tipo NEMA 12.São fornecidas várias luzes piloto para indicar o estado operacional ((ligado/desligado) dos componentes-chave e as condições de alarme.

Especificações técnicas:
