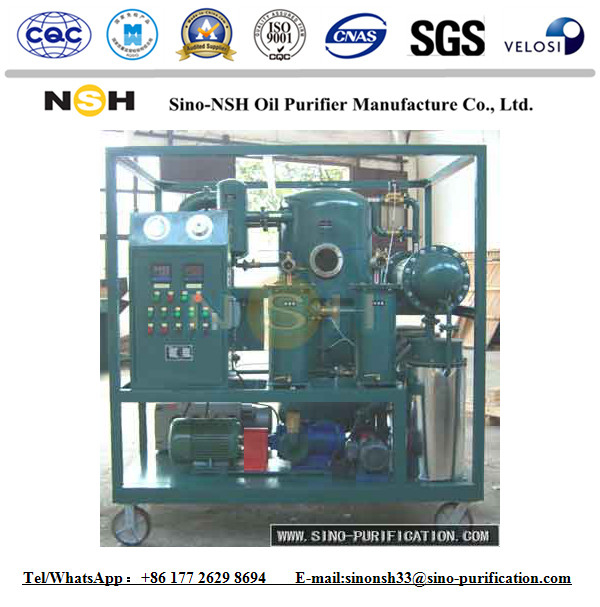

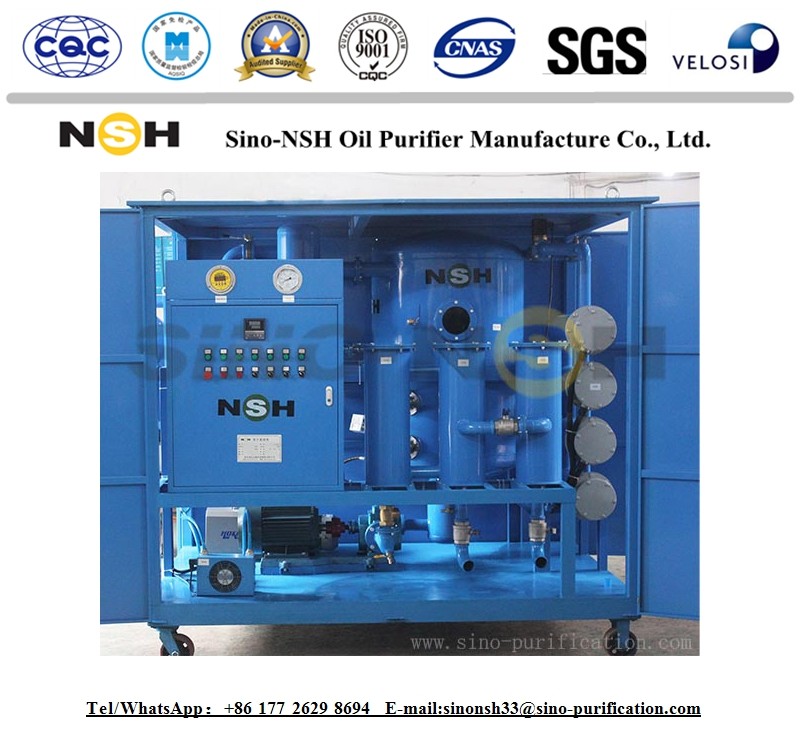

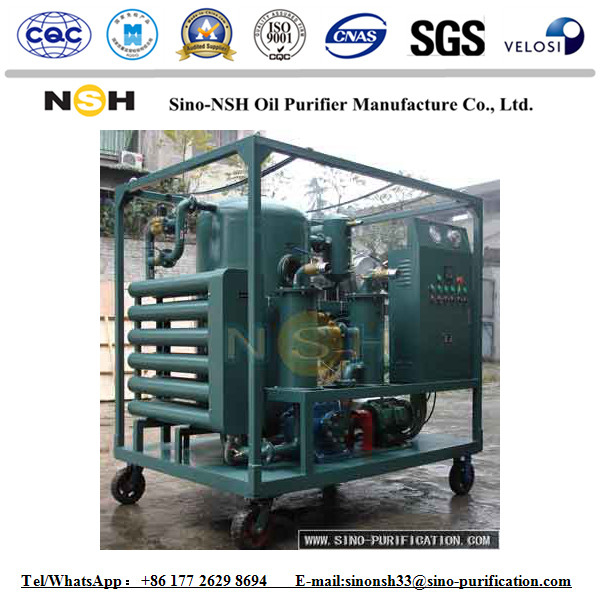

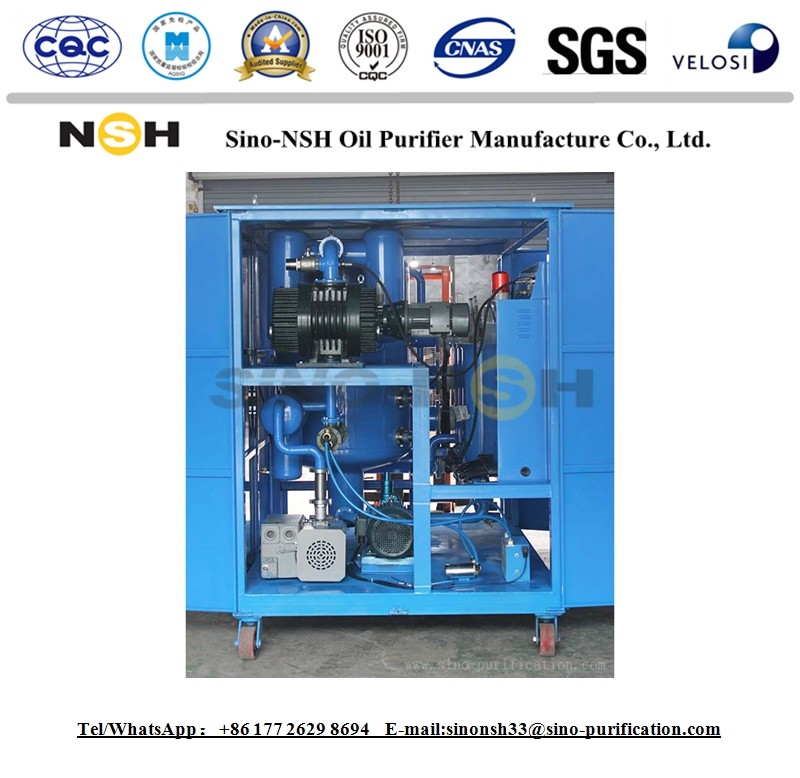

Unidade de processamento de óleo de transformador de vácuo de dupla fase de 40 kW, 3000L/H

Unidade de processamento de óleo de transformador de vácuo de dupla fase de 40 kW, 3000L/H

- Geral

A série NSH VFD é projetada principalmente para melhorar o desempenho do óleo isolante.,Melhorar o desempenho de transformadores, disjuntores, inductores mútuos, cabos e capacitores com sistemas de isolamento.óleo isolante para transformadores de alta e ultraalta tensãoAlém disso, é adequado para o tratamento de óleo lubrificante de baixa viscosidade.

Condições de funcionamento:

A instalação deve ser concebida para funcionar satisfatoriamente a temperaturas ambientais compreendidas entre -20 oC e 55 oC.

Descrição

A série NSH VFD emprega tecnologia de coacervação, tecnologia de coalescência, tecnologia de separação e tecnologia de purificação refinada.partículas de carbono, gases livres e dissolvidos e partículas provenientes de óleo isolante.

Borda

• Para remover água solúvel livre, carbono, gases livres e dissolvidos e partículas do óleo isolante de forma eficaz e rápida.
• Aumentar o valor da tensão de ruptura muito.
• Fácil de manusear e de manter.
• Injetar óleo nos transformadores
• Trabalho online
• Menores despesas de manutenção e substituição
• Alta eficiência e eficácia
• Pequeno tamanho, peso leve, baixo ruído
• Disponível em vários tamanhos e configurações (escudo).

Principais componentes

a. Pré-filtro:

Utiliza um filtro 50-80 malha para remover quaisquer partículas grandes

b. Aquecedor elétrico:

O sistema de aquecimento de óleo garante menos de 1,0 w/cm2. Durante o processo de aquecimento, a deterioração do óleo causada pelo superaquecimento é evitada. A temperatura do óleo pode ser ajustada entre 20°C a 80°C.O aquecedor é controlado manualmente ou automaticamente. O aquecedor irá parar automaticamente quando a temperatura do óleo atingir um certo grau.O aquecedor irá parar de funcionar automaticamente quando o volume de óleo de entrada é muito baixo para evitar os danos do aquecedor.

Câmara de vácuo:

Utiliza tecnologia de coacervação, tecnologia de coalescência, tecnologia de separação e tecnologia de purificação refinada para remover água solúvel, gases livres e dissolvidos.A bola flutuante de nível de óleo ou o sistema de controlo automático do nível de líquido infravermelho são instalados no recipiente de vácuo para controlar o nível de óleo, de modo a evitar que o óleo seja

A nova inovação da eliminação da espuma pode evitar que o óleo seja sugado para a bomba de vácuo.

d. Refrigerador de óleo:

Conectado entre a câmara de vácuo e a bomba de raízes, a bomba de vácuo para evitar que o óleo entre na bomba de raízes e a bomba de vácuo.

e. Bomba de descarga de óleo:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtro fino:

O óleo recebe o seu tratamento final através de um elemento de alto desempenho, o filtro é destinado a capturar 99,5% das partículas maiores de 5 a 10 microns absolutos.

g. Sonda de amostragem:

Devem ser fornecidas duas (2) sondas de amostragem, uma para o óleo recebido e outra para o óleo transformado.

h. Válvulas de entrada e descarga:

São fornecidas válvulas manuais para a ligação de entrada e descarga.

i. Válvula de recirculação manual:

Uma válvula manual é fornecida para fins de recirculação.

j. Conexão de secagem do transformador:

Um transformador sem ligação.

k. Painel de controlo:

Os instrumentos, os alarmes e os bloqueios, os instrumentos e os comandos eléctricos estão situados no gabinete do tipo NEMA 12.São fornecidas várias luzes piloto para indicar o estado operacional ((ligado/desligado) dos componentes-chave e as condições de alarme.

Especificações técnicas:

Outros tipos das nossas máquinas de purificação de óleo

Purificador de óleo da série TFO sistema de purificação de óleo de turbina é particularmente adequado para purificar óleo lubrificante de turbina.vaporO sistema permite a eliminação de impurezas, lodos, dieléctricos e coloides de forma eficaz e eficiente.
Purificador de óleo da série LVO sistema de filtro de óleo de lubrificação é especialmente adequado para purificar e restaurar óleo hidráulico, óleo de máquina, óleo de refrigerante e vários outros óleos de lubrificação.
Purificador de óleo da série GER: O sistema de regeneração de óleo usado é adequado para a regeneração de óleo usado de motor de combustão interna, incluindo óleo de motor diesel, óleo de motor a gasolina e óleo hidráulico usado,Outros óleos de lubrificação utilizados para máquinas.

Purificador de óleo da série GED: é utilizado para reciclar todos os tipos de óleo residual em óleo de base ou óleo diesel de alta qualidade.
