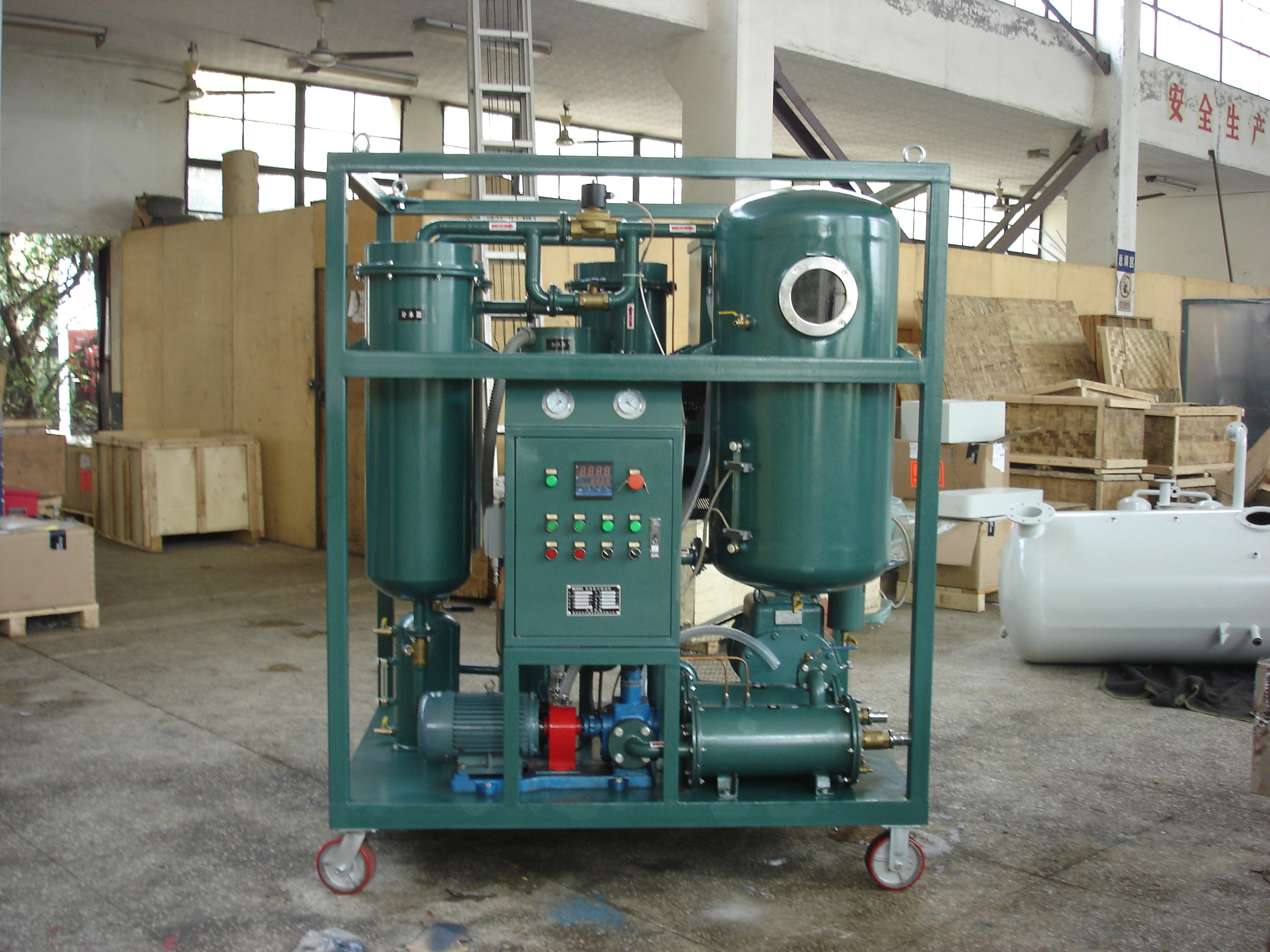

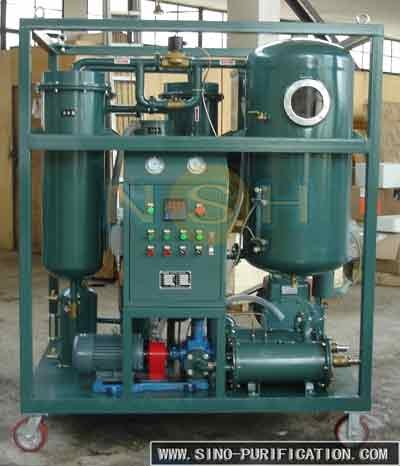

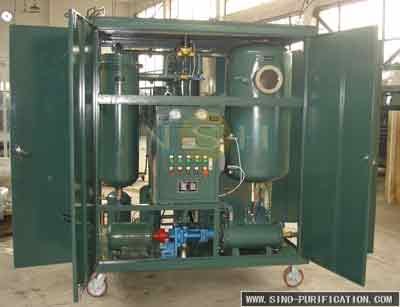

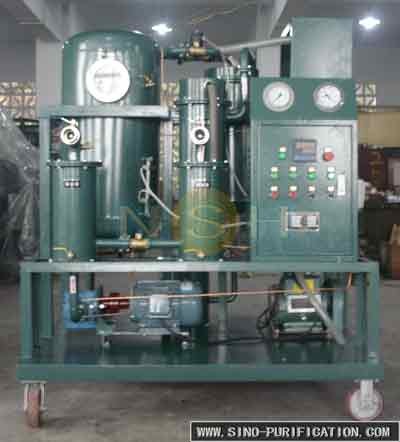

Sistema de filtragem de máquinas de purificação de óleo de turbina de 3000L/H para reciclagem e tratamento de óleo residual

Sistema de filtragem de máquinas para purificadores de óleo de turbina de vácuo de 3000 L/H

Aplicação

O filtro a vácuo de óleo de turbina da série TF integra a secagem a vácuo, a tecnologia de engenharia de separação, a tecnologia de condensação, a tecnologia de adsorção e a tecnologia de filtragem de precisão.Pode remover a umidade de forma rápida e confiável, gases, impurezas, coloides, lamas e vários pigmentos do petróleo em condições de vácuo elevado.e melhorar de forma abrangente a qualidade do petróleo. Pode realizar operação on-line, pode drenar automaticamente a água sem parar a máquina, para que o óleo residual possa atingir o padrão de uso de novo óleo, e é fácil de operar.

Descrição

O filtro de vácuo do óleo de turbina utiliza um filtro de cartucho de vários estágios com forte capacidade de remoção de impurezas.O filtro grosseiro usa um elemento de filtro lavável de grande caudal com alta eficiência de filtragem, que pode remover uma grande quantidade de impurezas no óleo: o elemento de filtro de precisão adota a tecnologia "gradualmente densa", com alta precisão de filtragem, grande capacidade de retenção de sujeira,alta resistência, longa vida útil, e pode remover partículas finas no óleo.

Princípio de funcionamento
Quando o filtro de óleo de vácuo do óleo de turbina funciona, o óleo poluído entra no aquecedor através da entrada sob a ação da sucção de vácuo de pressão atmosférica externa.O óleo aquecido entra no filtro primárioO óleo entra no separador de vácuo e passa pelo dispositivo especial de divergência.O dispositivo divergente produz uma área de superfície enorme por unidade de volume de óleo, expondo o óleo contaminado a um vácuo de temperatura relativamente baixa, removendo assim a água e os gases nocivos do óleo.A mistura de vapor de água evaporado e gás condensa em líquido através do tanque de água e do refrigerador, e entra no tanque de armazenamento de água. O gás restante é retirado por uma bomba de vácuo. O óleo removido da água é alimentado no filtro fino pela bomba de descarga para remover as impurezas de partículas,Isso é...Dependendo da quantidade de água, são necessários vários ciclos para remover completamente a água.

Características

1) Adotar a tecnologia de vácuo de coalescência, absorção molecular, secagem a vácuo, desmulsificação automática e outras tecnologias em uma só, sem utilização de aditivosdesmulsificação, completamentedesmulsificação.

2) únicoTrês...vezes método de desidratação, não só pode separar uma grande quantidade de água no óleo, mas também pode remover traços de água no óleo, a eficiência de desidratação e emulsificação é alta,para que o óleo emulsionado turvo grave também pode tornar-se limpo transparente.

3) O equipamento adota a configuração do sistema de encriptação e filtragem gradual. O filtro pode ser limpo e usado repetidamente, baixo custo de consumíveis, longa vida útil, configuração de filtro de alta precisão pode efetivamente remover partículas finas e impurezas no óleo.

4) O dispositivo de condensação média combinado com a tecnologia de arrefecimento por vento e água é adotado para condensar e desidratar o gás misturado de alta temperatura e alta temperatura extraído,melhorar a potência de saída efetiva do equipamento, prolongam consideravelmente a vida útil dos acessórios e tornam o equipamento mais durável;

5) aquecedor com projecto de baixa carga, para assegurar que o aquecedor de óleo pode uniformementecalor, pode efetivamente evitar o craqueamento de óleo e danos causados pelo envelhecimento;

6)avançadosistema elétrico e sistema automático de controlo do nível de óleo em infravermelho. O controlo automático não ocorrerá quando o óleo correr;

7) Pode realizar a operação em linha sem supervisão com turbina a vapor, turbina a água e outros equipamentos. Baixo nível de ruído, em conformidade com os elevados padrões mundiais de protecção do ambiente;

8) O equipamento pode drenar automaticamente a água sem parar, tornando o funcionamento do equipamento mais simples e humanizado;

9) Se o valor ácido do óleo exceder a norma, o dispositivo de regeneração BZ pode ser utilizado em conjunto para reduzir o valor ácido e a perda dielétrica, o valor ácido após tratamento do óleo (mgKOH/g) ≤ S0.03; - Não.também pode purificar o óleo com vapor, vazamento de água, envelhecimento, ácido,espuma e emulsificação de modo a que os índices de qualidade do óleo cumpram os requisitos do "GB/T 7596-2008" Norma de Qualidade para óleo de turbina a vapor em funcionamento ". Em linhadesmulsificação, desidratação, remoção de ácido, remoção de impurezas, de modo que o óleo de turbina turbido se torne claro e transparente.

Borda

• Sistema de desidratação (Degas)

• O aquecedor, colocado no recipiente de vácuo, torna-se um evaporador.Assim, a área de evaporação do recipiente de vácuo é três vezes maior do que a do recipiente de vácuo comumEsta inovação pode desidratar e desgasear eficaz e eficientemente.
• A estrutura ideal do sistema de desidratação (degas) aumenta a superfície do óleo exposto ao sistema de vácuo e aumenta a distância de fluxo do óleo no sistema de vácuo.Assim, há tempo suficiente para remover a umidade e gás do óleo por vaporização.

• Sistema de filtragem

• Os materiais de filtragem com aberturas variáveis são feitos de fibra de vidro especializada.As impurezas com diferentes tamanhos de partículas são filtradas passo a passoA capacidade de remoção de partículas e impurezas é muito melhorada por este método.
• O sistema de filtragem tem uma finitude de filtragem estável e perfeita.3,4,5,6,10 μm etc. Óleo β≥1000 após filtragem.
• O sistema de filtragem está equipado com um dispositivo de enxaguamento e sujeira reversa, o que melhora a eficácia da filtragem e prolonga a vida útil do filtro.

• Sistema de aquecimento a óleo

• A estrutura única do aquecedor aquece o óleo uniformemente.
• O sistema de aquecimento de óleo garante menos de 1,0 w/cm2. Durante o processo de aquecimento, a deterioração do óleo causada pelo superaquecimento é evitada.
• A temperatura do óleo pode ser ajustada entre 20°C e 80°C. O aquecedor é controlado manualmente ou automaticamente.
• O sistema de aquecimento é seguro e fiável por estar equipado com dispositivos de protecção de segurança.O aquecedor irá parar de funcionar automaticamente quando o volume de óleo de entrada é muito baixo para evitar os danos do aquecedor.

• Sistema de controlo de aparelhos eléctricos

• Os principais componentes dos aparelhos elétricos fabricados pela Schneider, Siemens, etc. asseguram a segurança do sistema de controlo.
• Possui vários sistemas de proteção que evitam a ejeção de óleo, sobrecarga e sobre tensão, etc.

• Sistema de controlo do nível do óleo

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• A nova inovação de eliminar a espuma pode evitar que o óleo seja sugado para a bomba de vácuo.

• Componentes de alta qualidade

• Os principais componentes dos produtos da NSH, tais como a bomba de vácuo, a bomba de óleo e os aparelhos elétricos, são da SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO etc.Garante a alta qualidade e fiabilidade dos produtos da NSH.

Especificações técnicas

Outros tipos das nossas máquinas de purificação de óleo

Purificador de óleo da série TFO sistema de purificação de óleo de turbina é particularmente adequado para purificar óleo lubrificante de turbina.vaporO sistema permite a eliminação de impurezas, lodos, dieléctricos e coloides de forma eficaz e eficiente.
Purificador de óleo da série LVO sistema de filtro de óleo de lubrificação é especialmente adequado para purificar e restaurar óleo hidráulico, óleo de máquina, óleo de refrigerante e vários outros óleos de lubrificação.
Purificador de óleo da série GER: O sistema de regeneração de óleo usado é adequado para a regeneração de óleo usado de motor de combustão interna, incluindo óleo de motor diesel, óleo de motor a gasolina e óleo hidráulico usado,Outros óleos de lubrificação utilizados para máquinas.

Purificador de óleo da série GED: é utilizado para reciclar todos os tipos de óleo residual em óleo de base ou óleo diesel de alta qualidade.
