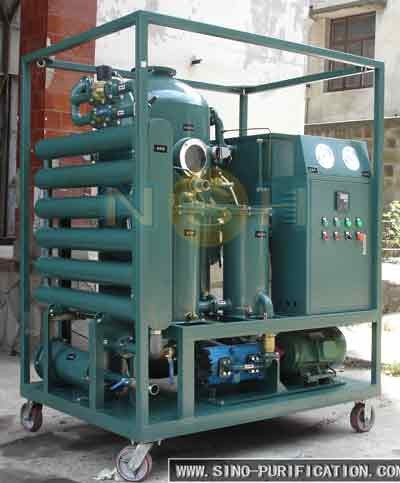

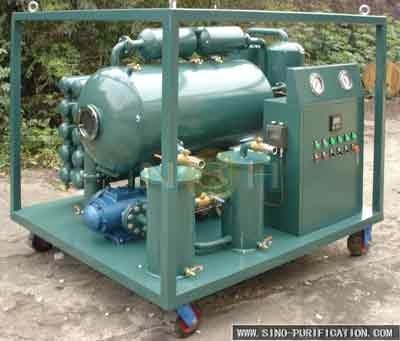

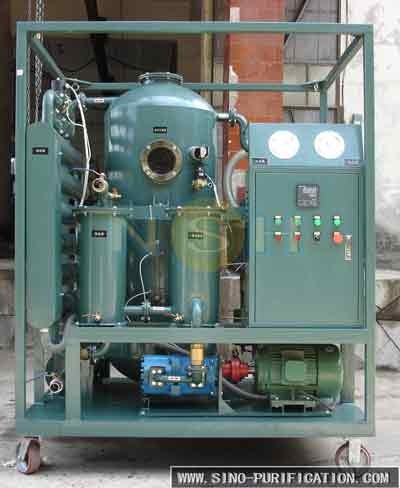

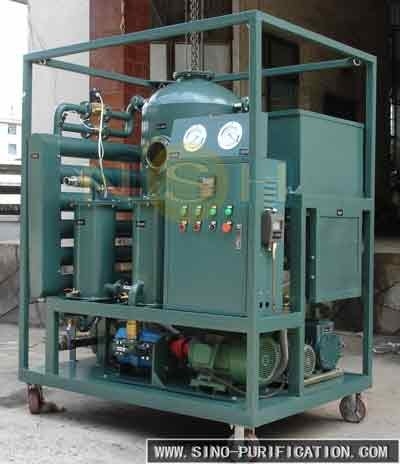

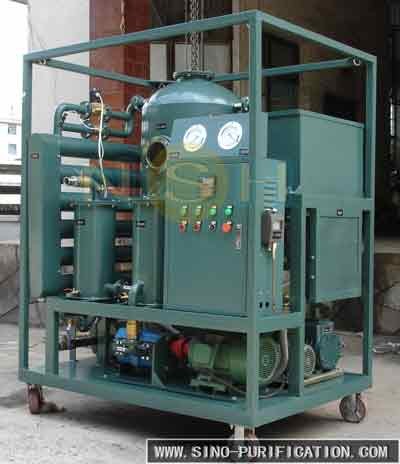

Máquina de filtragem de óleo de um estágio de 65KW: purificador de óleo transformador a vácuo com capacidade de 6000L/H

Máquina de filtragem de óleo de um estágio de 65KW: purificador de óleo transformador a vácuo com capacidade de 6000L/H

Descrição

Comparado com a série Sino-NSH-VFD, a unidade de desidratação e desgaseificação utiliza técnicas de processamento térmico e vácuo.Esta unidade é mais adaptada para aplicações que requerem volumes menores de óleo ou capacidades menoresO Sino-NSH-VF é utilizado principalmente para melhorar as propriedades dos óleos isolantes encontrados em transformadores elétricos e outros equipamentos elétricos cheios de óleo.Remove eficientemente tanto a água dissolvida como a livre, gases dissolvidos e impurezas de partículas, elevando assim os índices especiais do óleo isolante.Ao integrar a tecnologia de evaporação a vácuo com tecnologia de filtro de delaminação gradualAlém disso, a combinação de processamento térmico e de vácuo aumenta a tensão de ruptura,que pode ser aumentado de 25 kV para mais de 60 kVO sistema Sino-NSH-VF possui uma estrutura otimizada e mecanismos de controlo seguros, satisfazendo as necessidades abrangentes dos fabricantes de transformadores e dos prestadores de serviços.

- Geral

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipmentPode efetivamente remover água, gás e partículas de impurezas no óleo, melhorar a resistência ao isolamento e a qualidade do óleo,e garantir o funcionamento normal dos equipamentos elétricos.

O purificador de óleo de isolamento a vácuo de um estágio da série VF é utilizado principalmente para prolongar a vida útil dos óleos utilizados em transformadores, disjuntores, inductores mútuos, reguladores de tensão e engrenagens de comutação,ou para injetar o óleo isolante nos transformadores.

Equipado com regeneradores, pode melhorar o efeito de desacidez, descoloração e remover mais eficazmente o dielétrico e o ácido.O desempenho e a vida útil do óleo isolante vão melhorar e prolongar-se terrivelmente após a purificação e regeneração.

Condições de funcionamento:

A instalação deve ser concebida para funcionar satisfatoriamente a temperaturas ambientais compreendidas entre -20 oC e 55 oC.

Quatro sistemas principais de segurança e protecção:

- Sistema de controlo automático do nível do líquido

- Sistema automático de protecção contra a pressão

- Sistema de controlo automático de temperatura constante

Borda

• Para remover água solúvel livre, carbono, gases livres e dissolvidos e partículas do óleo isolante de forma eficaz e rápida.
• Aumentar o valor da tensão de ruptura muito.
• Fácil de manusear e de manter.
• Injetar óleo nos transformadores
• Trabalho online
• Menores despesas de manutenção e substituição
• Alta eficiência e eficácia
• Pequeno tamanho, peso leve, baixo ruído
• Disponível em vários tamanhos e configurações (escudo).

Características

Características do filtro de óleo de vácuo monoestádio da série NSH-VF:

A. Sistema de filtragem de alta precisão, elementos de filtragem de alta qualidade e filtragem progressiva em vários estágios ajudam a remover eficazmente as impurezas mecânicas do óleo.O filtro tem uma função de auto-verificação para detectar o estado dos contaminantes.
B. O sistema de aquecimento é fabricado em aço inoxidável e adota um projeto de tubulação otimizado para garantir um aquecimento uniforme e uma temperatura de óleo estável.
C. Equipado com um sistema automático de controlo da temperatura, um sistema automático de controlo do nível do líquido, um sistema automático de protecção da pressão e componentes principais de alta qualidade,para garantir a alta fiabilidade e o desempenho perfeito do equipamento.
D. O filtro de óleo a vácuo de um estágio suporta a operação em linha sem supervisão e possui um indicador que indica o estado de funcionamento.
O sistema de vácuo, o sistema de bomba de óleo e o sistema de aquecimento estão interligados no comando para evitar os efeitos adversos de uma operação incorreta.
F. Equipado com indicação para substituição do filtro e dispositivo de parada automática de sobrecarga.
G. Equipado com luzes de parada de emergência e alarme para evitar fugas e sobrecarga de energia, de modo a proteger o motor.
H. Com sequência de fase, função de proteção contra ruptura de fase e controlo normal, pode parar de repente
I. A máquina pode ser operada online e offline. Além disso, também pode ser utilizada como uma bomba de vácuo independente e equipamento de lubrificação a vácuo para equipamentos elétricos imersos em óleo.Após purificaçãoNo caso dos motores de combustível, a tensão de ruptura do óleo pode atingir 75-80 kV.

Principais componentes

a. Pré-filtro:

Utiliza um filtro 50-80 malha para remover quaisquer partículas grandes

b. Aquecedor elétrico:

O sistema de aquecimento de óleo garante menos de 1,0 w/cm2. Durante o processo de aquecimento, a deterioração do óleo causada pelo superaquecimento é evitada. A temperatura do óleo pode ser ajustada entre 20°C a 80°C.O aquecedor é controlado manualmente ou automaticamente. O aquecedor irá parar automaticamente quando a temperatura do óleo atingir um certo grau.O aquecedor irá parar de funcionar automaticamente quando o volume de óleo de entrada é muito baixo para evitar os danos do aquecedor.

Câmara de vácuo:

Utiliza tecnologia de coacervação, tecnologia de coalescência, tecnologia de separação e tecnologia de purificação refinada para remover água solúvel, gases livres e dissolvidos.A bola flutuante de nível de óleo ou o sistema de controlo automático do nível de líquido infravermelho são instalados no recipiente de vácuo para controlar o nível de óleo, de modo a evitar que o óleo seja

A nova inovação da eliminação da espuma pode evitar que o óleo seja sugado para a bomba de vácuo.

d. Refrigerador de óleo:

Conectado entre a câmara de vácuo e a bomba de raízes, a bomba de vácuo para evitar que o óleo entre na bomba de raízes e a bomba de vácuo.

e. Bomba de descarga de óleo:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtro fino:

O óleo recebe o seu tratamento final através de um elemento de alto desempenho, o filtro é destinado a capturar 99,5% das partículas maiores de 5 a 10 micrões absolutos.

g. Sonda de amostragem:

Devem ser fornecidas duas (2) sondas de amostragem, uma para o óleo recebido e outra para o óleo transformado.

h. Válvulas de entrada e descarga:

São fornecidas válvulas manuais para a ligação de entrada e descarga.

i. Válvula de recirculação manual:

Uma válvula manual é fornecida para fins de recirculação.

j. Conexão de secagem do transformador:

Um transformador sem ligação.

k. Painel de controlo:

Os instrumentos, os alarmes e os bloqueios, os instrumentos e os comandos eléctricos estão situados no gabinete do tipo NEMA 12.São fornecidas várias luzes piloto para indicar o estado operacional ((ligado/desligado) dos componentes-chave e as condições de alarme.

Especificações técnicas:
