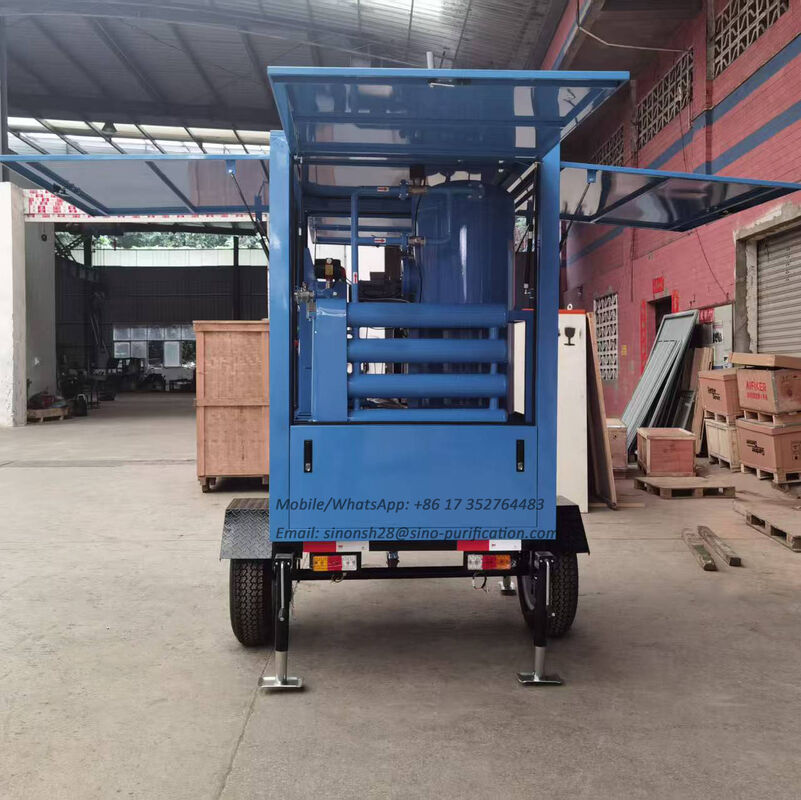

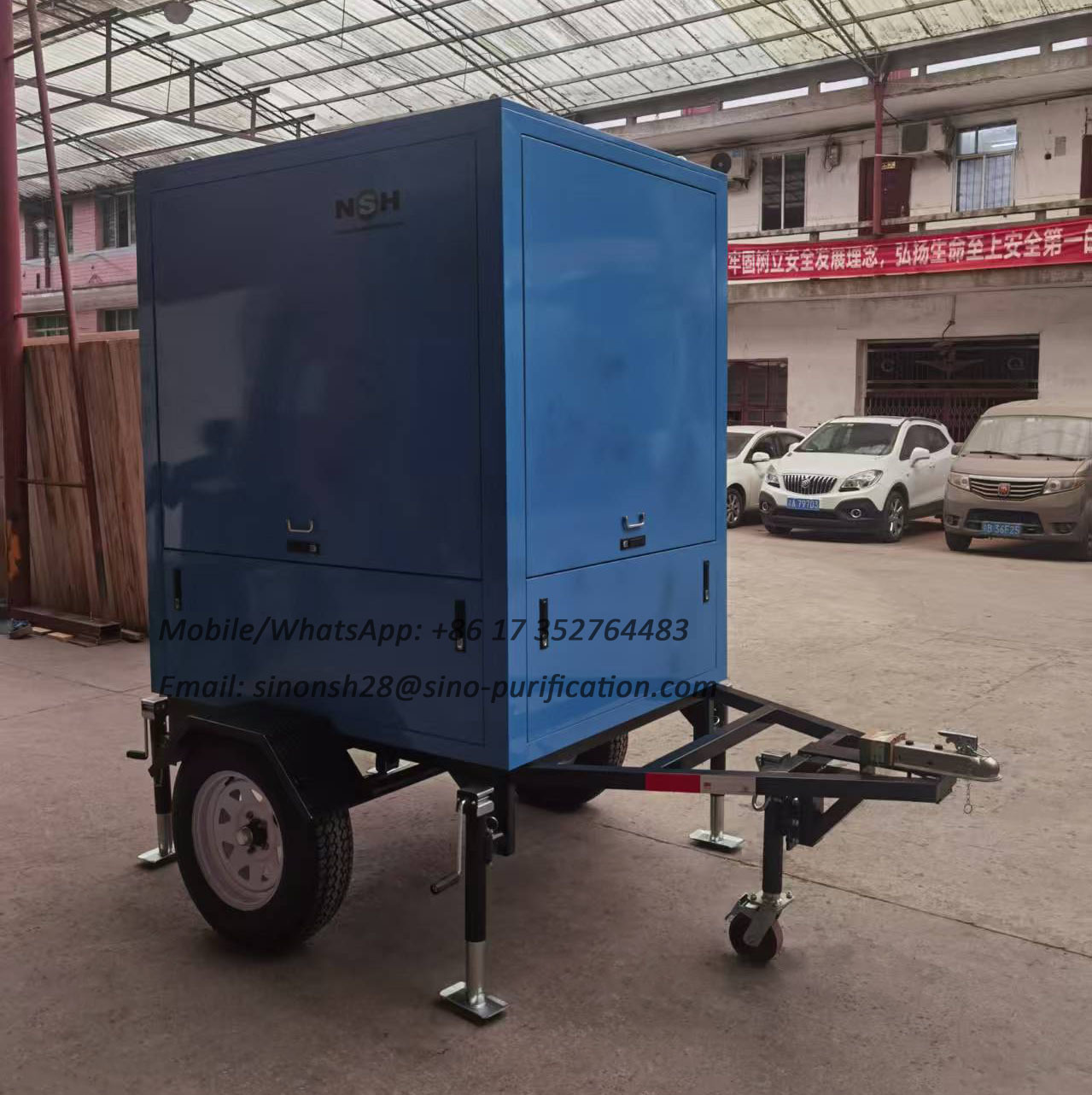

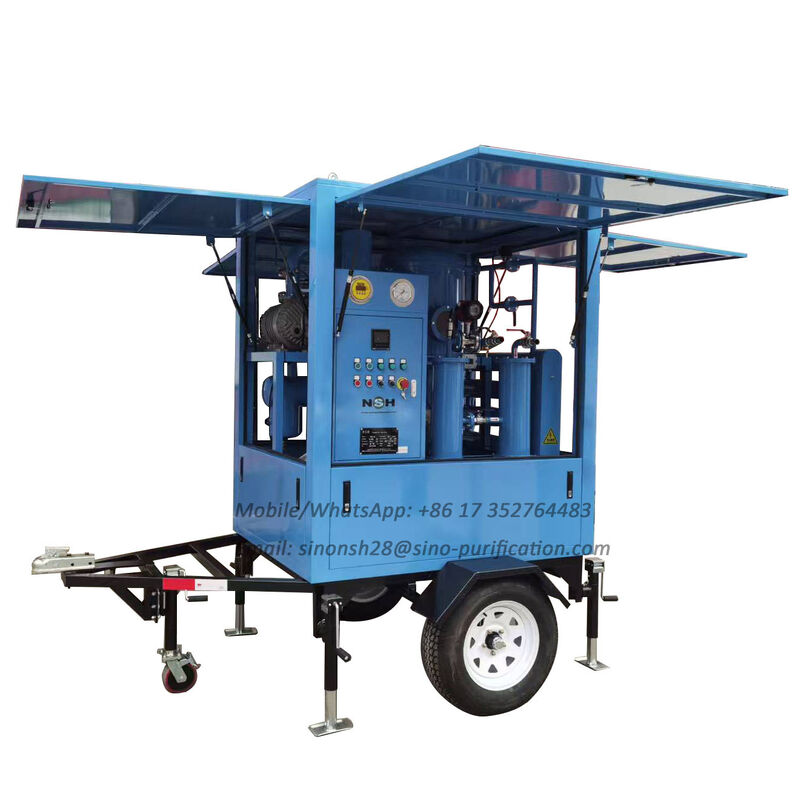

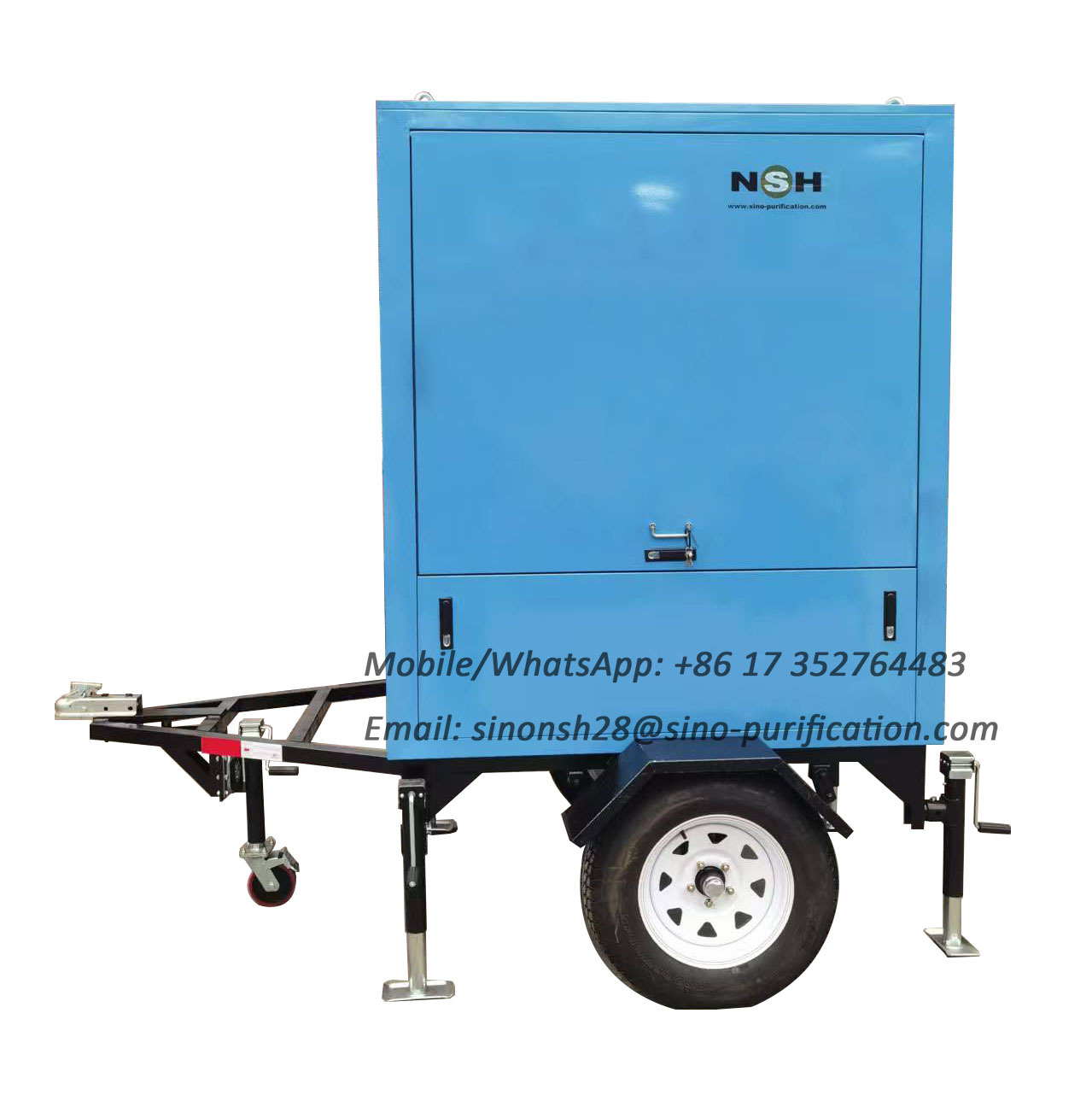

Purificador de Óleo de Transformador Tipo Toldo Externo com Reboque 6000 Litros por Hora

Purificador de óleo de transformador de tipo baldaquinho exterior com reboque 6000 litros por hora

1. Função

O filtro de óleo de vácuo Sino-NSH é usado para filtrar o óleo isolante no transformador.e filtragem de precisão, e melhora as características de tensão do óleo isolante do transformador.

2Características

1. Desgaseamento e desidratação finais: vácuo de dois estágios (bomba de raízes + bomba de veleiras rotativas), micro-água ≤ 5 ppm, teor de gás ≤ 0,1%.
2. Purificação profunda: remove a água livre e elimina a água dissolvida, melhorando significativamente a resistência à pressão de uma única filtragem.
3. Proteção contra baixas temperaturas: ferver a desidratação sem aquecimento a alta temperatura impede que o óleo se quebre e envelheça, protegendo a vida útil do óleo.
4. Alta eficiência e poupança de energia: A bomba de raízes de alta velocidade aumenta a eficiência do processamento em mais de 30%, resultando em menor consumo de energia por tonelada de óleo processado.
5. Aplicável a alta tensão: concebido especificamente para transformadores com níveis de tensão de 220 kV ou superiores, que cumpram os padrões de ligação à rede UHV.
6. Integração multifuncional: Uma máquina integra múltiplas funções, incluindo remoção de água, descarga de gases, remoção de impurezas, aquecimento de óleo, transporte de óleo, circulação de óleo quente e secagem a vácuo.
7. Filtração em vários estágios: uma estrutura de filtragem progressivamente mais densa intercepta as impurezas camada por camada, de grosseira a fina, filtrando efetivamente as partículas finas.
8. Altamente automatizado: Dispõe de controlo automático da temperatura, ajuste de ligação do nível do líquido, proteção de bloqueio inteligente para bombas de óleo, aquecedores, bombas de vácuo e bombas de raízes,e com um botão start/stop.
9. Aplicação móvel: equipado com um reboque adequado à circulação e uma cobertura à prova de chuva, adequado para canteiros de obras em campo e operações móveis inter-regionais.
10. Monitoramento em tempo real: equipado com vários instrumentos que exibem pressão, temperatura, vácuo, etc., proporcionando uma visão geral clara do estado de funcionamento.
11. Proteção múltipla: inclui funções de proteção de segurança contra sobrevoltagem, sobreaquecimento, perda de fase e nível anormal de líquido.
12. Amplamente aplicável: Adequado para vários cenários de manipulação de óleo isolante em subestações de energia, fábricas de transformadores, ferrovias, empresas industriais e de mineração, etc.

3. Principais componentes

1. Sistema de vácuo: bomba de raízes (bomba principal) + bomba rotativa (bomba de apoio), ligação em série de dois estágios, garantindo um alto vácuo.
2. Sistema de aquecimento: aquecedor controlado termostaticamente, elemento de aquecimento de aço inoxidável, aquecimento rápido e longa vida útil.
3. Sistema de filtragem: filtro de vários estágios (filtro grosseiro + filtro fino), filtros progressivamente mais densos, interceptando efetivamente impurezas e partículas.
4. Bomba de óleo: bomba de parafuso, distribuição estável, caudal ajustável.
5. Sistema de condensação: radiador refrigerado a água ou a ar, recupera a umidade do óleo, reduzindo a carga da bomba de vácuo.
6. Sistema de separação: estrutura tridimensional de descarga por pulverização/filme, aumentando a área de contacto óleo-líquido e melhorando a eficiência de desidratação e descarga.
7. Sistema de controlo elétrico: gabinete de controlo inteligente, integrando funções de controlo de temperatura, controlo do nível do líquido e protecção da válvula da bomba.
8. Componentes do reservatório: reservatório de separação a vácuo e reservatório de armazenamento de óleo, fabricados em aço carbono ou aço inoxidável de alta qualidade.
9. Válvulas de oleoduto: tubulações resistentes ao óleo e válvulas de esferas/válvulas borboleta, que controlam a direção do fluxo de óleo e ligam/desligam.
10. Estrutura e estrutura: base de estrutura de aço integral, robusta e durável. Instrumentação: medidor de vácuo, medidor de pressão, termômetro e medidor de nível fornecem monitoramento em tempo real dos parâmetros de operação.
11. Sistema de drenagem de água: válvulas de drenagem automáticas/manuais descarregam periodicamente o condensado separado.

4.Acessórios adicionais opcionais

1. Controle de tela sensível ao toque PLC: substitui os botões tradicionais, permitindo operação totalmente automática, registro de dados e autodiagnóstico de falhas.
2. Micrometro de umidade online: monitora e exibe o teor de microumidade no óleo em tempo real, eliminando a necessidade de amostragem e teste, permitindo um monitoramento constante da secura do óleo.
3. Medidor de caudal: exibe a taxa de caudal processada e a quantidade total de óleo em tempo real, facilitando o acompanhamento e o registo.
4. Potência de aquecimento aumentada: Potência de aquecimento aumentada, adequada para arranque rápido em regiões frias ou ambientes de baixa temperatura.
5. Tubos de entrada e saída de óleo estendidos: 20 metros por rolo, adaptáveis a cenários de operação de longa distância.
6. Kit de ferramentas dedicado: contém um conjunto completo de ferramentas especializadas necessárias para a manutenção do equipamento.
7. Elemento de aquecimento sobressalente: um conjunto de elementos de aquecimento é incluído no equipamento para uma rápida substituição no local.

5. Parâmetro

6O que vai receber após a sua investigação

1. Cotação formal com preço, lista de produtos e acessórios e garantia.
2. Detalhes técnicos, incluindo folha de especificações, introdução detalhada da máquina, modelo 3D, diagrama de fluxo e imagens de referência.
3. Detalhes da configuração.
4. Vídeos de referência.
