Sistema de manutenção do transformador de potência de isolamento de óleo de transformador de alto vácuo 110 kV-500 kV

Informação Básica

Lugar de origem:	China
Marca:	Sino-NSH
Certificação:	ISO,CE
Número do modelo:	VFD

Quantidade de ordem mínima:	1 conjunto
Detalhes da embalagem:	Argumentos de madeira, apropriados fortes para o clima interurbano do transporte e da mudança do fre
Tempo de entrega:	dez dias úteis
Habilidade da fonte:	50 conjuntos por mês

Melhor preço contacto

Função:	A desidratação, desgaseificação, remove as impurezas	Taxa de fluxo:	600-18000L/H
Fonte de energia:	380V/3P/50Hz (ou conforme necessário)	Serviço pós-venda fornecido:	Engenheiros disponíveis para fazer manutenção em máquinas no exterior
Cor:	como sua exigência	Nome do produto:	Purificador de óleo de isolamento
Destacar:	máquina de purificador de óleo , óleo que refina a máquina

Purificador de óleo de transformador de alto vácuo para transformadores de potência de 110kV–500kV

I. Descrição do purificador de óleo de isolamento do transformador

O purificador de óleo de isolamento NSH é amplamente utilizado na purificação de óleo, secagem a vácuo e máquina de enchimento de óleo durante a instalação e manutenção de vários transformadores. Comparada com a máquina de filtragem de óleo a vácuo de estágio único, esta máquina adiciona sistema de bomba Roots, sistema secundário de separação de alto vácuo e sistema de evaporação rápida tridimensional. Com funções de desidratação, desgaseificação, desacetileno, valor de desacidificação, remoção do carbono livre e melhora do valor de decomposição (BDV) do óleo do transformador.

II. Outros modelos de purificador de óleo de transformador

FVsérie - Máquina de filtragem de óleo com isolamento a vácuo de estágio único. Preço barato para opção.
VFDsérie - Máquina de filtragem de óleo de transformador a vácuo de duplo estágio. Saída de óleo de transformador de alta qualidade.
VFD-Rsérie - Máquina de filtragem de regeneração de óleo com isolamento a vácuo de duplo estágio. Remova o carbono preto livre.

III. Princípios de máquinas purificadoras de óleo de isolamento

O purificador de óleo de transformador de estágio duplo com separação a vácuo, filtração precisa, adsorção molecular, secagem a vácuo, separação por atomização por spray em espiral, adsorção molecular e princípio de secagem a vácuo para remover umidade, gás, impurezas, carbono livre, valor ácido, acetileno de óleo de transformador (gás C2H2), etc., o óleo tratado pode atingir os requisitos e reutilizar.

Este é um purificador de óleo de transformador de estágio duplo, com vácuo mais alto do que estágio único, sistema de separação de vácuo mais alto, sistema de coluna de separação tridimensional, tecnologia de evaporação rápida de emergência, pode desidratar, desgaseificar e remover impurezas mais rapidamente, mais completo, melhorar mais a tensão de ruptura do óleo do transformador. Também está disponível como unidade independente de secagem a vácuo e máquina de reabastecimento de óleo para transformador.

4. Opções disponíveis do nosso purificador de óleo de isolamento de transformador

Tipo de aparência normal, tipo de cobertura de prateleira e tipo à prova de explosão. Protegendo a máquina para uso prolongado.

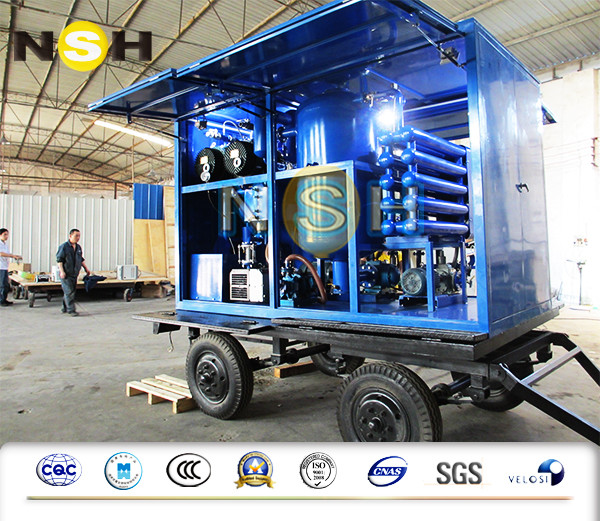

Tipo de fixação, tipo móvel com quatro rodas e tipo móvel com reboque. Você pode usá-lo na fábrica.
As cores são personalizadas como você quiser.

V. Especificação Técnica

Especificação Técnica
Item		Unidade	VFD-30	VFD-50	VFD-80	VFD-100	VFD-150	VFD-200	VFD-300
Taxa de fluxo		C/H	1800	3.000	4800	6.000	9.000	12.000	18.000
Faixa de vácuo		MPa	-0,092 ~ -0,099
Pressão de Trabalho		MPa	≤0,2
Faixa máxima de vácuo		Pai	≤50
Faixa de temperatura		℃	45 ~ 65
Tensão de ruptura		Kv	≥75
Tamanho da Impureza		μm	≤5
Perda dielétrica		Tg	≤0,005
Tensão Interfacial		mn/m	≥40
Conteúdo de água		PPM	≤4
Conteúdo de gás		%	≤0,1
Fonte de energia			380V/3P/50Hz (ou conforme necessário)
Ruído de trabalho		dB(A)	≤72				≤78
Potência de aquecimento		Kw	30	48	72	90	120	180	240
Potência Total		Kw	35	54	77	98	129	189	254
Diâmetro do gasoduto		milímetros	DN25	DN32	DN32	DN40	DN50	DN65	DN65
Peso líquido		Kg	550	850	1000	1100	1400	1600	2200
Tamanho	comprimento	milímetros	1500	1500	1700	1900	2100	2100	2600
	largura	milímetros	1200	1200	1500	1400	1550	1550	1800
	alto	milímetros	1750	1750	1850	1800	1900	1900	2000

A máquina purificadora de óleo com isolamento de transformador resolve esses problemas:

Sistema de alto vácuo de duplo estágio para remoção rápida de água e gás
Filtração em vários estágios para impurezas sólidas e vestígios de partículas
Circulação de óleo quente no local/capacidade de secagem do transformador
Operação automática controlada por PLC, reduzindo mão de obra e erros humanos
Opções móveis e estacionárias para implantação flexível

VI. Outros tipos de nossas máquinas purificadoras de óleo

Série TF: O sistema purificador de óleo de turbina é particularmente adequado para purificar o óleo lubrificante de turbinas. Também se aplica ao tratamento de óleos hidráulicos, refrigerantes e outras lubrificações que contenham grande quantidade de água, vapor, impurezas, lodo, dielétrico e colóide. Pode eliminá-los de forma eficaz e eficiente.

Série LV: O sistema de filtro de óleo lubrificante é adequado especialmente para purificar e restaurar óleo hidráulico, óleo de máquina, óleo refrigerante e vários outros óleos lubrificantes.

Série GER: O sistema de regeneração de óleo usado Ger é adequado para regenerar óleo de motor de combustão interna usado, incluindo óleo de motor diesel, óleo de motor a gasolina e óleo hidráulico usado, outro óleo de lubrificação usado de máquinas.

Série GED: A máquina de destilação de óleo residual da série GED é usada para reciclar todos os tipos de óleo residual em óleo base ou óleo diesel com alta qualidade.

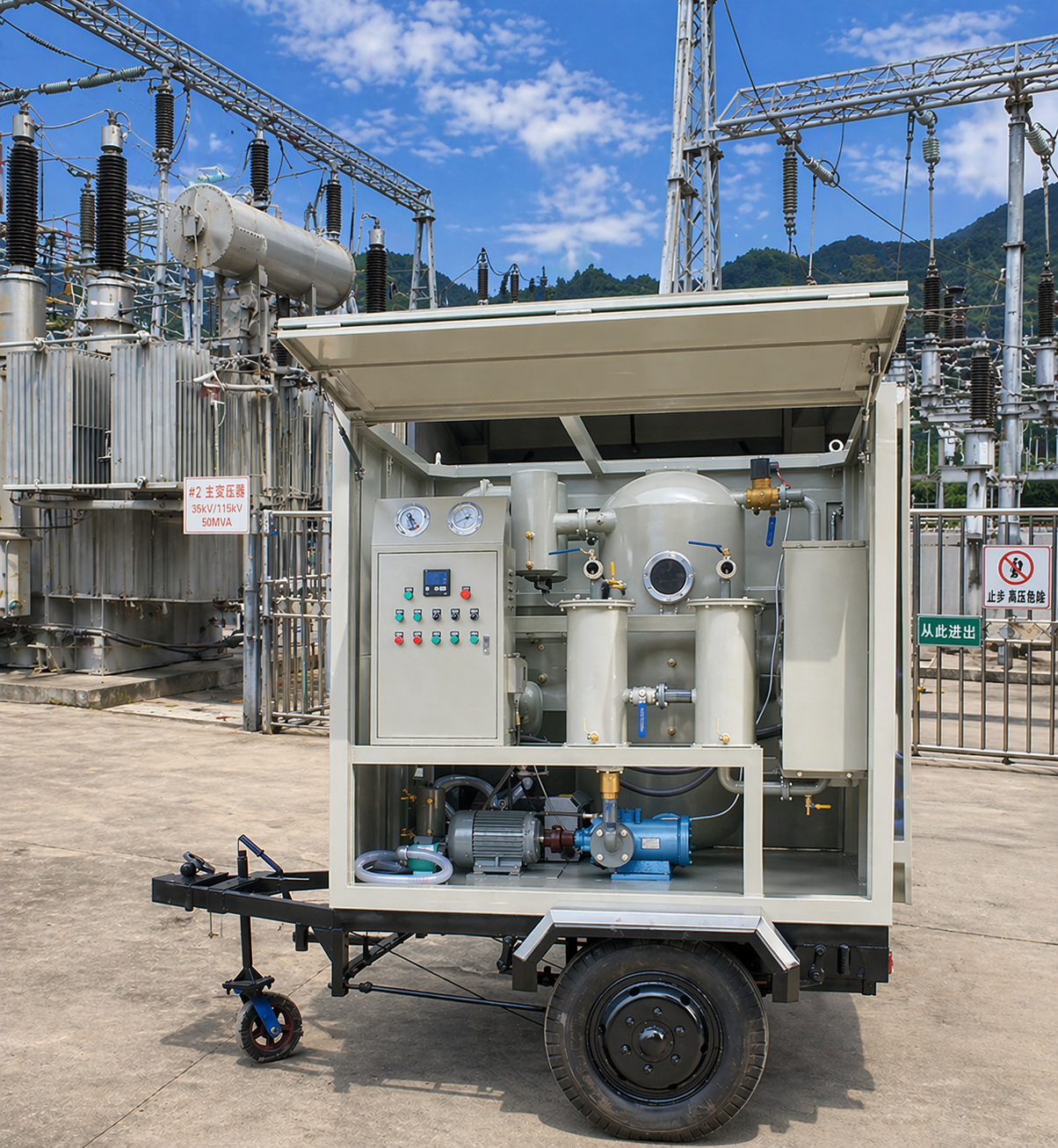

Manutenção de óleo no local do transformador de 110kV ~ 500kV
Injeção e secagem de óleo de transformador de subestação de energia
Circulação e secagem de óleo quente para transformadores industriais
Filtragem de óleo de transformador para usinas de energia ou subestações de fábrica

Sistema de manutenção do transformador de potência de isolamento de óleo de transformador de alto vácuo 110 kV-500 kV 0

Localização: Subestação 110kV, Sudeste Asiático
Problema: Óleo de transformador com baixo BDV e alta umidade
Solução: Purificador de óleo a vácuo de duplo estágio instalado
Resultado: BDV restaurado de 28kV → 78kV em 6 horas; teor de água ≤3ppm; sem tempo de inatividade do transformador

Perguntas frequentes

Quais níveis de tensão do transformador são suportados?
110kV–500kV
Ele pode operar em carga?
Sim, suporta operação em carga e fora de carga
É totalmente automático?
Sim, sistema controlado por PLC com monitoramento automático de pressão e temperatura
Com que frequência é necessária manutenção?
Baixa manutenção; intervalo de inspeção típico de 3 a 6 meses
Pode ser móvel?
Sim, opções montadas em trailer disponíveis para uso no local
Pode remover gases dissolvidos e água simultaneamente?
Sim, o sistema de vácuo de dois estágios e a filtragem de vários estágios lidam com ambos
